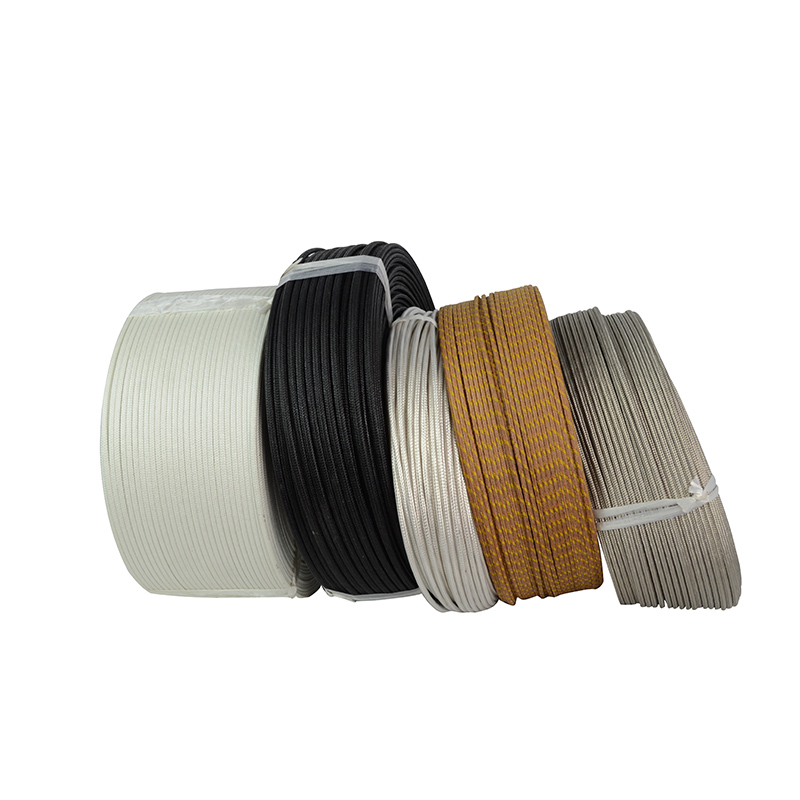

熱電偶補償導線
熱電偶補償導線是在一定溫度范圍內（0~100℃）具有與所匹配熱電偶熱電動勢相同標稱值的一對帶有絕緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。
適用熱電偶
本產品適用于分度號為S、R、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測溫精度。
補償導線分為延長型與補償型。
補償導線按熱電特性的允差不同分為精密級(符號S)和普通級（符號無）。
熱電偶補償導線產品使用特性：補償導線可以在-60～260℃環境下工作，是十分理想的自動化單元。已被廣泛用于石油、化工、冶金、電力等部門的自動化測溫儀表的單點或者多點連接。
產品標準: 熱電偶補償導線：GB/T4989-94
熱電偶補償電纜：Q/ 3 20831 SQL07-96 使用特性: 及-65~+260℃兩種；
普通級：-40~+70℃及-40~+105℃兩種；
補償電纜：有鎧裝時不小于電纜外徑的12倍，無鎧裝時不小于電纜外徑6倍
補償電纜
型 號 名 稱
KX-FF 氟塑料絕緣氟塑料護套普通級K分度熱電偶用補償電纜
KX-FPF 氟塑料絕緣氟塑料護套銅絲編織分屏蔽普通級K分度熱電偶用補償電纜
KX-FPFP 氟塑料絕緣氟塑料護套銅絲編織分屏蔽及總屏蔽普通級K分度熱電偶用補償電纜
KX-FFP 氟塑料絕緣氟塑料護套銅絲編織總屏蔽普通級K分度熱電偶用補償電纜
KXS-FF 氟塑料絕緣氟塑料護套精密級K分度熱電偶用補償電纜
KXS-FPF 氟塑料絕緣氟塑料護套銅絲編織分屏蔽精密級K分度熱電偶用補償電纜
KXS-FPFP 氟塑料絕緣氟塑料護套銅絲編織分屏蔽及總屏蔽精密級K分度熱電偶用補償電纜
KXS-FFP 氟塑料絕緣氟塑料護套銅絲編織總屏蔽精密級K分度熱電偶用補償電纜
KX-FP3F 氟塑料絕緣鋁/塑復合帶分屏蔽氟塑料護套普通級K分度熱電偶用補償電纜
KX-FP3FP3 氟塑料絕緣鋁/塑復合帶分屏蔽及總屏蔽氟塑料護套普通級K分度熱電偶用補償電纜
KX-FFP3 氟塑料絕緣氟塑料護套銅絲編織鋁/塑復合帶總屏蔽普通級K分度熱電偶用補償電纜
KXS-FP3F 氟塑料絕緣鋁/塑復合帶分屏蔽氟塑料護套精密級K分度熱電偶用補償電纜
KXS-FFP3 氟塑料絕緣及護套鋁/塑復合帶總屏蔽精密級K分度熱電偶用補償電纜
KXS-FP3FP3 氟塑料絕緣鋁/塑復合帶分屏蔽及總屏蔽氟塑料護套精密級K分度熱電偶用補償電纜
注：
1、其它型號補償電纜EX、SC、KC、NC、NX、TX、JX，只需改寫型號的第一項，如EX-FF EX-FPF等。
2、對于銅帶屏蔽的電纜只需將型號中的P3改寫成P2即可，如KX-FP2F即是氟塑料絕緣銅帶繞包分屏蔽氟塑料護套普通級K分度熱電偶用補償電纜。
3、還有一些特制的聚四氟乙烯薄膜與玻璃絲復合絕緣及護套的高溫補償電纜，如：KXHF4
4、雙鉑銠熱電偶（B型，鉑銠30-鉑銠6）不需專用補償導線，一般銅芯導線即可。
技術指標
指標內容
|
型號
|
熱電偶 分度號
|
配用 熱電偶
|
補償導線合金絲
|
絕緣層著色
|
||
|
正極
|
負極
|
正極
|
負極
|
|||
|
SC
|
S
|
鉑銠10-鉑
|
SPC（銅）
|
SNC(銅鎳0.6)
|
紅
|
綠
|
|
RC
|
R
|
鉑銠13-鉑
|
RPC（銅）
|
RNC(銅鎳0.6)
|
紅
|
綠
|
|
KCA
|
K
|
鎳鉻-鎳硅
|
KPCA（鐵）
|
KNCA((銅鎳22)
|
紅
|
蘭
|
|
KCB
|
KPCB（銅）
|
KNCB(銅鎳40)
|
紅
|
蘭
|
||
|
KX
|
KPX(鎳鉻10)
|
KNX(鎳硅3)
|
紅
|
黑
|
||
|
NC
|
N
|
鎳鉻硅-鎳硅
|
NPC（鐵）
|
NNC(銅鎳18)
|
紅
|
灰
|
|
NX
|
NPX（鎳鉻14硅）
|
NNX(鎳硅4)
|
紅
|
灰
|
||
|
EX
|
E
|
鎳硅-銅鎳
|
EPX(鎳鉻10)
|
ENX(銅鎳45)
|
紅
|
棕
|
|
JX
|
J
|
鐵-銅鎳
|
JPX（鐵）
|
JNX(銅鎳45)
|
紅
|
紫
|
|
TX
|
T
|
銅-銅鎳
|
TPX（銅）
|
TNX(銅鎳45)
|
紅
|
白
|
|
WC3/25
|
WRe3-WRe25
|
鎢錸3-鎢錸25
|
WPC3/25
|
WNC3/25
|
紅
|
黃
|
|
WC5/26
|
WRe5-WRe26
|
鎢錸5-鎢錸26
|
WPC5/26
|
WNC5/26
|
紅
|
橙
|
分類介紹
|
KX-GA-VV
|
聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線
|
|
KX-GA-VVR
|
聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線
|
|
KX-GA-VVP
|
聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
|
|
KX-GA-VVRP
|
聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線
|
|
KX-HA-FF
|
氟塑料絕緣和護套精密級K分度號熱電偶補償導線
|
|
KX-HA-FFR
|
氟塑料絕緣和護套精密級K分度號熱電偶補償軟導線
|
|
KX-HA-FFP
|
氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
|
|
KX-HA-FFRP
|
氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線
|
|
KX-HA-FG
|
氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償導線
|
|
KX-HA-FGR
|
氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償軟導線
|
|
KX-HA-FGP
|
氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
|
|
KX-HA-FGRP
|
氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線
|
|
KX-HA-FV
|
氟塑料絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線
|
|
KX-HA-FVR
|
氟塑料絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線
|
|
KX-HA-FVP
|
氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
|
|
KX-HA-FVRP
|
氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線
|
|
KX-GA-YJV
|
交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線
|
|
KX-GA-YJVR
|
交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線
|
|
KX-GA-YJVP
|
交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
|
|
KX-GA-YJVRP
|
低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線
|
|
KX-GA-YDYD
|
低煙無鹵絕緣和護套精密級K分度號熱電偶補償導線
|
|
KX-GA- YDYD R
|
低煙無鹵絕緣和護套精密級K分度號熱電偶補償軟導線
|
|
KX-GA- YDYD P
|
低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償導線
|
|
KX-GA- YDYD RP
|
低煙無鹵絕緣和護套銅絲編織屏蔽精密級，K分度號熱電偶補償軟導線
|
|
注：上述型號僅列出KX，其他如SC、KC、EX、TX、JX只需改變型號第一項即可，阻燃型補償導線型號前加ZR，ZR192為進口PFA材料，屏蔽可采用鍍錫銅絲屏蔽。
|
|
