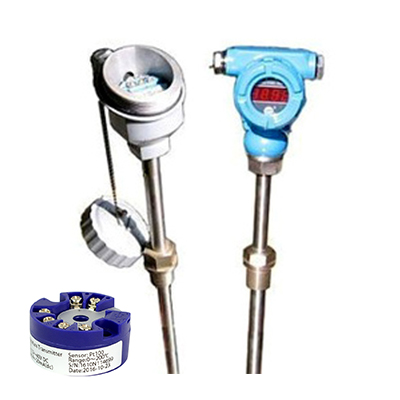

一體化熱電偶
一體化熱電偶又稱帶溫度變送器熱電偶，是指在熱電偶的防水或隔爆接線盒內裝入放大變送模塊（即溫度變送器），與傳感器連接形成一體化，輸出標準4-20mA電流信號或也可以輸出0-5V或1-5V的電壓信號。通常和顯示儀表、記錄儀表、電子計算機等配套用，直接測量各種生產過程中的0度-1300度范圍內的液體、蒸汽和氣體介質以及固體表面溫度。
一體化熱電偶產品特點一體化熱電偶二線制輸出4~20mA，抗干擾能力強；節省補償導線及安裝溫度變送器費用；測量范圍大；冷端溫度自動補償，非線性校正電路。
一體化熱電偶工作原理
一體化熱電偶在工作狀態下所測得的熱電勢的變化，經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4~20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。
一體化熱電偶產品執行標準
IEC584 IEC751
JB/T7391-1994
一體化熱電偶產品特性
輸出信號：4~20mA，負載電阻250 1/2、傳輸導線電阻100 1/2
輸出方法：二線制
允差等級：0.10.20.5
供電電源：24V.DC±10%
防護等級：IP65
絕緣電阻： 儀表輸出接線端子與外殼之間的絕緣電阻應不小于50 1/2
熱響應時間： 當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間，通常以τ0.5表示，當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5的五分之一時，則用熱電偶（阻）熱響應時間作為儀表的熱響應時間；
一體化熱電偶當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間。
基本誤差：儀表的基本誤差應不超過熱電偶（阻）和溫度變送器基本誤差的合成誤差。
■ 接線方式：如下圖
測量范圍及溫差
|
型號 |
分度號
|
測量范圍℃
|
精度等級
|
允差值
|
|
WZPB
|
Pt100
|
-200℃—+500℃
|
A級
|
±(0.15+0.002|t|)
|
|
B級
|
±(0.30+0.005|t|)
|
|||
|
WZCB
|
Cu50
Cu100 |
-50℃—+100℃
|
-
|
±(0.30+0.005|t|)
|
|
型號 |
分度號
|
允差等級
|
|||
|
Ⅰ
|
Ⅱ
|
||||
|
允差值
|
測量范圍℃
|
允差值
|
測量范圍℃
|
||
|
WRNB
|
K
|
±1.5℃
|
-40~+375
|
±2.5℃
|
-40~+333
|
|
±0.004ltl
|
375~1000
|
±0.0075ltl
|
333~1200
|
||
|
WRMB
|
N
|
±1.5℃
|
-40~+375
|
±2.5℃
|
-40~+333
|
|
±0.004ltl
|
375~1000
|
±0.0075ltl
|
333~1200
|
||
|
WREB
|
E
|
±1.5℃
|
-40~+375
|
±2.5℃
|
-40~+333
|
|
±0.004ltl
|
375~800
|
±0.004ltl
|
333~900
|
||
|
WRFB
|
J
|
±1.5℃
|
-40~+375
|
±2.5℃
|
-40~+333
|
|
±0.004ltl
|
375~750
|
±0.004ltl
|
333~750
|
||
|
WRCB
|
T
|
±0.5℃
|
-40~+125
|
±1℃
|
-40~+133
|
|
±0.004ltl
|
125~350
|
±0.0075ltl
|
133~350
|
||
